TH400提升機簡介

TH400提升機是一種常用的提升設備，該系列提升機采用鍛造環鏈作為傳動部分，具有很強的機械強度，主要用于提升機粉體和小顆粒及小塊狀物料，區別于TD系列斗式提升機，其提升量更大、運轉效率更高。其常用于較大比重的物料的提升。

TH400提升機的應用

適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

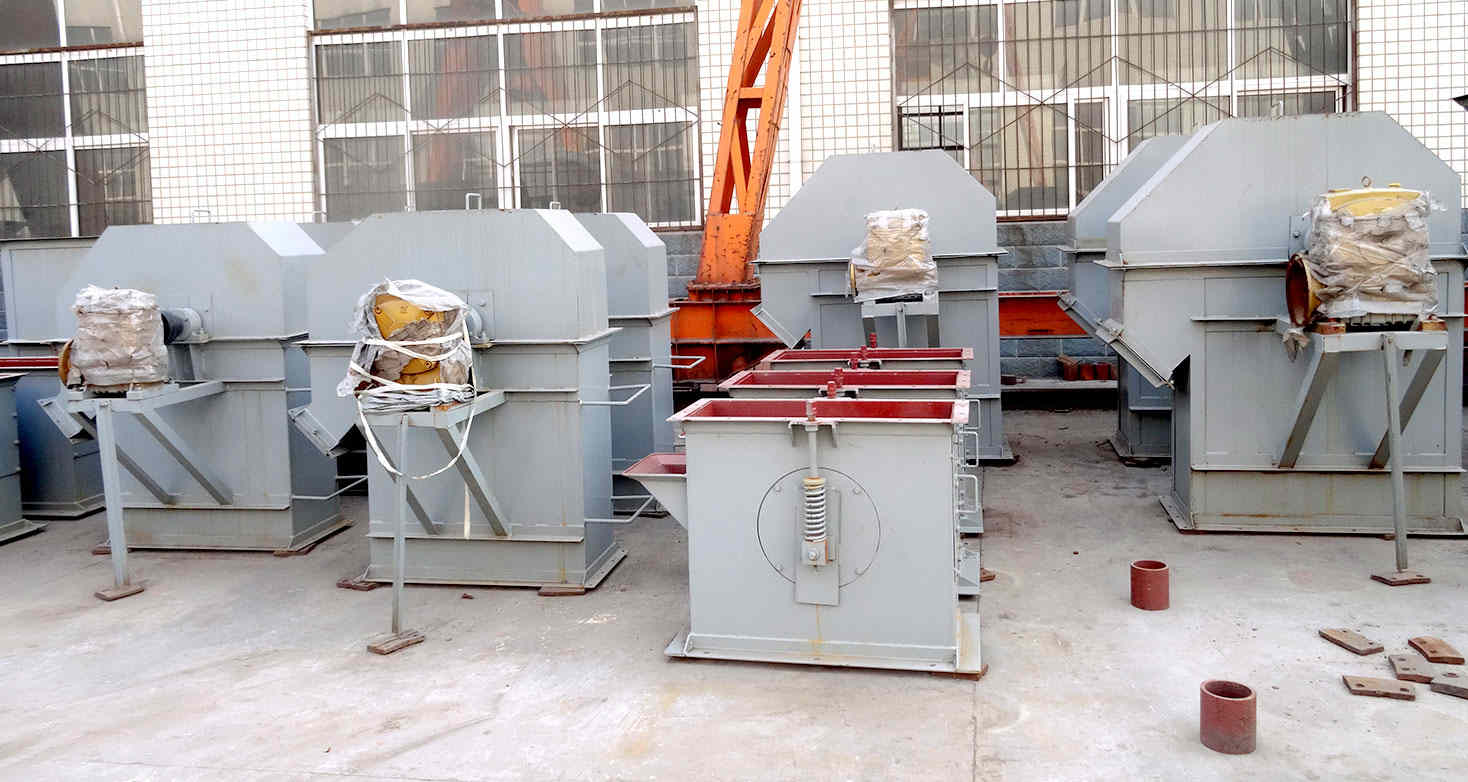

TH400提升機

TH400提升機的結構

提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。TH400提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機送量365m3/h, 升高度為50m。

TH400提升機主要特點

1.輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍。

2.采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費。

3.下部采用了重錘張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈。

4.牽引件為低合金高強度園環鏈，經適當的熱處理后，具有很高的抗拉強度和耐磨性，使用壽命長。

紅星TH400提升機采用高填充率耐磨料斗：

1、斗子材料:16Mn耐磨板材。

2、斗子填充率:75%-90%（因速度和物料而定）。

3、帶進料耐磨板。

4、側板外伸出兩塊翼板,在進料和出料時起導料槽的作用。

5、統一胎模CO2氣體保護滿焊接，

6、與鏈條連接的四孔一次沖壓成型。

型號與參數

環鏈膠帶提升機技術參數

規格	最大提升高度 (m)	輸送量 (m³/h)	物料最大塊 (mm)	斗距 (mm)	電機功率（kw）
TH160型	25	7-12	15-20	400	3-4
TH200型	28	8-15	20-30	500	3-5.5
TH250型	30	10-25	25-35	500	4-7.5
TH300型	30	25-35	30-40	500	5.5-11
TH315型	40	30-40	35-45	512	5.5-15
TH400型	40	45-60	40-55	512	11-22
TH500型	40	65-80	50-60	512	15-30
TH630型	40	100-120	60-65	688	18.5-37
TH800型	40	130-150	65-75	920	22-45

鋼絲膠帶提升機技術參數

規格	最大提升高度 (m)	輸送量 (m³/h)	物料最大塊 (mm)	斗容 (L)	電機功率（kw）
TDG160型	80	34	0-20	2.6	2.2-11
TDG200型	80	45	0-25	4.1	3-15
TDG250型	80	71	0-30	6.5	5.5-22
TDG315型	80	101	0-35	10	7.5-30
TDG400型	80	158	0-40	16	15-45
TDG500型	80	218	0-45	25	18.5-55
TDG630型	80	345	0-50	40	30-90
TDG800型	80	491	0-50	61	45-132

板鏈提升機技術參數

規格	最大提升度（m）	最大提升量（m³/h）	允許占百分比（%）					節距（ mm）	電機功率（kw）
			10	25	50	75	100
			物料最大塊（mm）
NE15	40	16	65	50	40	30	25	101.66	1.5-4
NE30	59	31	90	75	58	47	40	152.4	2.2-7.5
NE50	62	60	90	75	58	47	40	152.4	3-15
NE100	58	110	130	105	80	65	55	200	7.5-30
NE150	65	170	130	105	80	65	55	200	11-37
NE200	73	220	170	135	100	85	70	250	18.5-75
NE300	61	320	170	135	100	85	70	250	22-75
NE400	47	420	205	165	125	105	90	300	45-90
NE500	58	500	240	190	145	120	100	300	45-132

作者：紅星機器發布時間：2014-07-28 17:06:55 更新時間：2020-08-18 12:41:26
