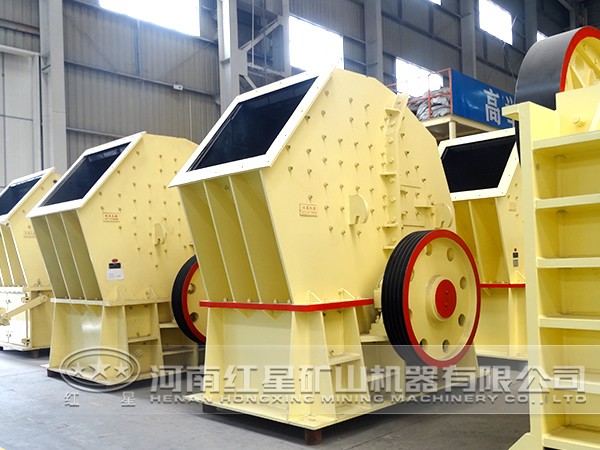

錘式破碎機被廣泛應用于建材、化工、冶金、選礦、建筑等諸多領域，主要由機架、轉子、篦條、襯板、保護裝置和防塵裝置等六大部分組成，下面簡要介紹各個部分和它在機器運行中所起到的作用。

一、機架

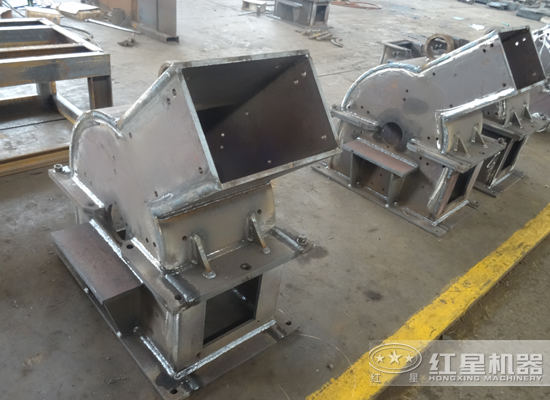

機殼由下機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連接成一體。上部開一個加料口，機殼內壁全部鑲以錳鋼襯板，襯板磨損后可以更換。下機體由20和40毫米普通碳素結構鋼板焊接而成，兩側為了安放軸承以支持轉子，用鋼板焊接了軸承支座。機殼和軸之間，如果沒有防護措施，漏灰現象是十分嚴重的。為了防止漏灰，在機殼上通常都會安置一種叫軸封的裝置。

二、轉子

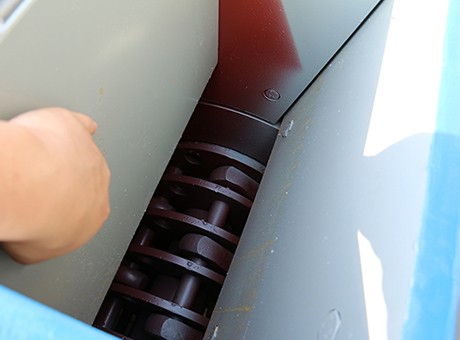

轉子是錘式破碎機的主要工作部件，轉子是由主軸、錘架組成。錘架上用錘頭銷軸將錘頭分了三排懸掛在錘架之間，為了防止錘架和錘頭的軸向竄動，錘架的兩端用壓緊錘盤和鎖緊螺母固定。轉子支承在兩個滾動軸承上，軸承用螺栓固定在下機架的支座上，除螺栓外，還有兩個定位銷釘固定著軸承的中心距。此外，為了使轉子在運轉中儲存一定的動能，在主軸的一端裝有飛輪。

三、篦條

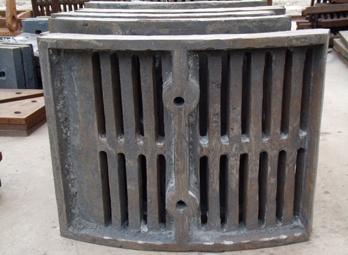

篦條排列的方式是與錘頭運動方向垂直，與轉子的回轉半徑有一定的間隙的圓弧狀。合格的產品可以通過篦條縫，大于篦縫的物料由于不能通過篦條縫而在篦條上再受到錘頭的沖擊和研磨作用繼續被破碎，如此循環直至體積減少到可以通過篦條縫。

四、托板和襯板

錘式破碎機用錘頭高速捶打礦石，在瞬間礦石具有了極大的速度，為了防止機架的磨損，在機架的內壁裝有錳鋼襯板。由托板和襯板等部件組裝而成了打擊板。托板是用普通鋼板焊接而成的，上面的襯板都是高錳鋼鑄件的，與錘頭和篦條的材質相同。組裝好后用兩根軸架于破碎機的架體上，其進料的角度，可用調整絲杠進行調整，磨損嚴重時可進行更換，以保證產品的質量。

五、過載保護裝置

金屬物對錘式破碎機是極大的威脅，為了防止金屬物進入破碎機造成事故，一般錘式破碎機都有安全保護裝置。在錘式破碎機的主軸上裝有安全銅套，皮帶輪套在銅套上，銅套與皮帶輪則用安全銷鏈接，當錘式破碎機內進入金屬物或過負載時，銷子即被剪斷而起保護作用。

六、密封防塵裝置

密封的目的在于防止灰塵、水分等進入軸承和相對運動的部件之間，如齒輪滾子齒嚙合處，同時又起到防止?jié)櫥土魇У淖饔谩Ｃ芊獾暮脡闹苯佑绊懙綕L動軸承和齒輪滾子的使用壽命，從而影響到整臺機器的工作效率。由于錘式破碎機工作環境的惡劣，目前采用迷宮式密封方法比傳統的毛氈式密封裝置密封效果好，在生產運行過程中防塵效果好，粉塵少，噪音低，完全符合相關環保標準。
