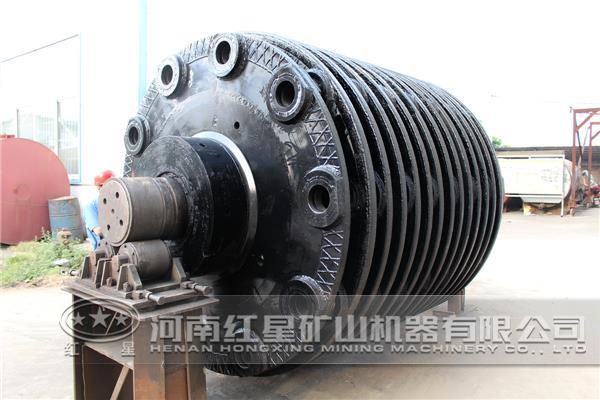

轉子是錘式破碎機的重要組成部件中的一個，其參數設計是否合理影響破碎機的工作效率。本文對設計轉子參數的具體方法作一介紹，以供參考。

①　轉子的直徑

轉子的直徑可按較大料塊尺寸來確定，轉子直徑可按下式計算：D=（1.2~5）Dmax，式中Dmax是破碎機的 料粒度。

②　轉子的轉速

錘式破碎機的轉子轉速可按圓周速度來設計，具體計算方法為：n=60?/（πD），式中v是轉子的圓周速度（m/s），D是轉子的直徑。

轉子的圓周速度一般取值范圍為18~70m/s。小型破碎機的轉子的圓周速度在25~70m/s之間，因此轉子轉速為750~1500r/min；對于大型破碎機，其轉速在200~300r/min.速度越高，產品粒度越小，錘頭、蓖條和襯板的磨損也越快，功率消耗也隨之增加，因此轉子的圓周速度應盡量偏低。

③　轉子長度的設計

可根據下面的式子計算轉子的長度：

L=Q/(KDP)，其中Q是破碎機的生產率（t/h），D是轉子的直徑，P是物料的密度（1.6t/m3）。

④　錘頭質量的計算

正確選擇錘頭質量對破碎效率和能耗都有很大影響。若錘頭質量小，則錘頭不能滿足一次就實現破碎的目標；如果錘頭質量過大，就會增加無用功率的消耗，較大的離心力會對其他的部件造成磨損。考慮到錘頭速度一般允許損失40%~60%，可按下式計算錘頭質量：

m =（0.7~1.5）m0，m是錘頭的打擊質量，m0是較大物料質量。

錘頭的實際質量的轉動順序和錘頭的轉動慣量來求：m’=m r2/r02，r是錘頭打擊中心到懸掛點的距離，r0是錘頭質心到懸掛點的距離。

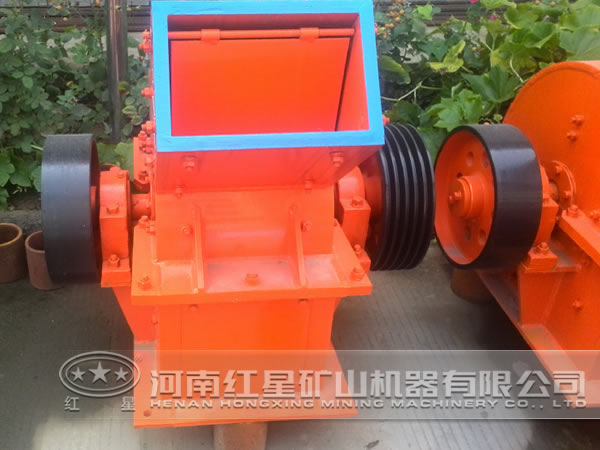

錘式破碎機，是紅星機器引進國外成熟技術設計的優越設備，保證質量可靠、節能、綠色環保，是用戶最青睞的設備之一，歡迎大家咨詢選購！選購電話：0371-67772626。
